氣象激光測云儀：實時云高數據可幫助飛行員規避低云區域，優化飛行路線【型號推薦：TW-YG2，物聯網一體化設備，天蔚環境支持定制服務】飛行過程中，低碎云、層積云等低云區域常因云底高度低、能見度差，成為威脅飛行安全的關鍵因素。氣象激光測云儀通過脈沖激光測距技術，主動向云層發射紅外激光束，利用云粒子對激光的強后向散射特性，實時捕捉云底高度與云層厚度數據。當激光穿透云層時，若能量未衰減，設備還可探測多層云結構，為飛行員提供立體化云層分布信息。這些實時數據通過液晶屏或無線傳輸系統同步至駕駛艙，幫助機組人員提前識別低云區域，動態調整飛行高度或繞行路線，避免因誤入云層導致的空間定向障礙、儀表讀數失真等風險。尤其在夜間或復雜氣象條件下，其高精度、抗干擾的測量能力，可顯著降低因低云引發的復飛、備降等突發狀況，為航空氣象保障與飛行安全優化提供關鍵技術支撐。

一、產品簡介

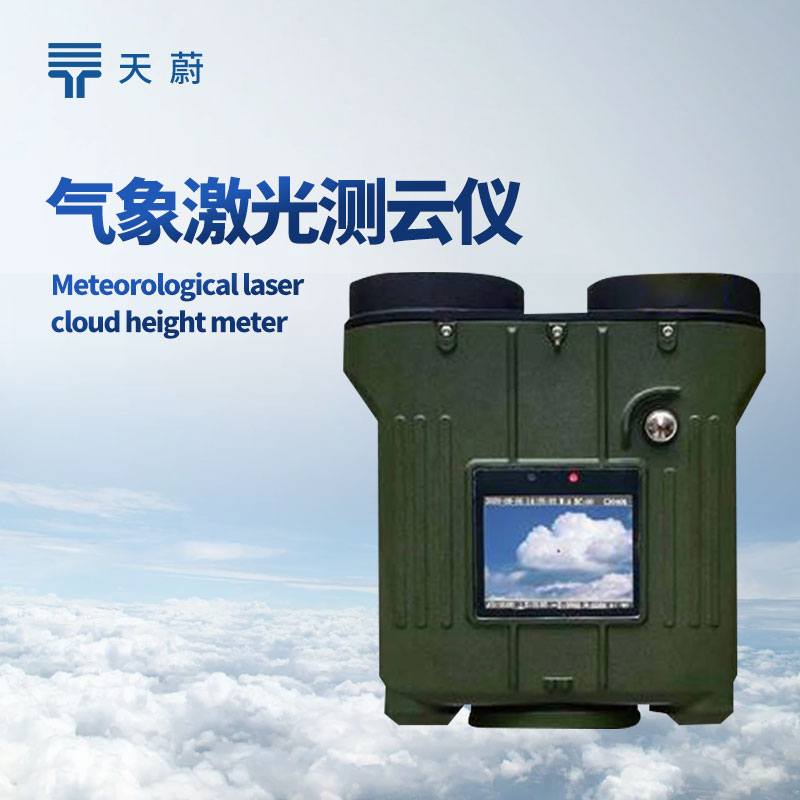

YG2手持式激光測云儀是一款手持監測云底高度、云層厚度、固體目標距離，并實時顯示測量結果的智能設備。既可手動單次測量，也可自動連續工作。

二、、應用領域

該設備可廣泛應用于云觀測與研究、航空航海氣象保障、軍事氣象保障、人影火箭增雨作業等。

三、工作原理

設備根據激光測距原理，激光發射器發射周期性的激光脈沖到大氣中，激光接收器接收云層和大氣的后向散射信號，處理器對接收信號進行采集和處理，經反演運算，得到各高度大氣的消光系數，從而判斷云層并計算云底高度值。

四、功能特點

該設備既可豎直，也可傾斜測量云底高度或固體目標物距離。體積小，重量輕，不受布站空間條件限制，測量使用靈活。設備內置鋰電池，觀測數據可實時顯示在液晶屏上，同時存儲于設備內部，方便日后讀取進行數據分析。人體工學設計，即可臨時手持觀測，也可安裝于三腳架長時間連續觀測。

五、技術參數

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.設備功能

可測量云底高度、云層厚度、固體目標距離

可測量目標的仰角、斜距、水平距離和高度

自帶實時顯示功能，可顯示測量目標的仰角、斜距、水平距離、高度信息、云底高度、云層厚度、主機故障代碼及設備重要運行參數

具有自檢功能，設備可自動檢測其內部各項重要參數

數據存儲及查詢功能，設備具有在其內部存儲數據的功能，可至少連續存儲最近24小時數據，外部設備可通過通訊接口，查詢和讀取設備內部存儲的數據

參數設置及掉電保存功能，設備接受參數設置及具有掉電保存功能

4.測量性能

云底高測量范圍：50m-6000m

云底高測量準確度：＜500m，±15m；≥500m，±10%

固體目標測量范圍：50m-6000m

固體目標的測量準確度：±5m

仰角測量范圍：0-90°

角度測量準確度：±0.8°

方位測量范圍：0-360°

測量重復頻率：≥6次/min，可連續工作

5.電氣性能

電源：鋰電池供電（配專用適配器）

功耗：≤15W

通訊接口：RS485

波特率：115200bps

最大有線傳輸距離：≥300m

工作時長：25℃，滿電狀態，測量次數不少于500次（手動模式）/連續工作不少于3個小時（自動模式）

充電時長：≤2.5h,（使用隨機附帶的適配器，充電指示燈在電池充滿后熄滅）

6.環境適應性

防護等級：IP65

工作溫度：-40℃-50℃

工作濕度：0-90%RH

貯存溫度：-45℃-60℃

貯存濕度：0-100%RH
