多普勒流速儀原理:基于多普勒效應運作,通過計算聲波頻率變化計算流速【型號推薦:TW-LS6+,物聯網一體化設備,天蔚環境支持定制服務】在流速測量領域,多普勒流速儀依托多普勒效應這一物理原理,實現了對水流速度的高效精準捕捉。其工作核心在于向水流發射特定頻率的聲波脈沖,當聲波遇到水中懸浮的微小顆?;驓馀輹r(shí),這些散射體因隨水流運動而產生速度差異,導致反射聲波的頻率發生偏移——若散射體朝向傳感器運動,反射頻率升高;反之則降低。儀器通過高靈敏度換能器接收反射聲波,并運用快速傅里葉變換等算法,精確計算出發射頻率與反射頻率的差值,進而推導出水流在聲波傳播方向上的分速度。結合預設的聲波入射角,系統可進一步換算出水流的絕對流速。這一過程無需接觸水流,避免了傳統機械式流速儀因部件磨損或泥沙卡滯導致的誤差,尤其適用于含沙量高、流態復雜的河道或排污口監測。

一、產品簡介

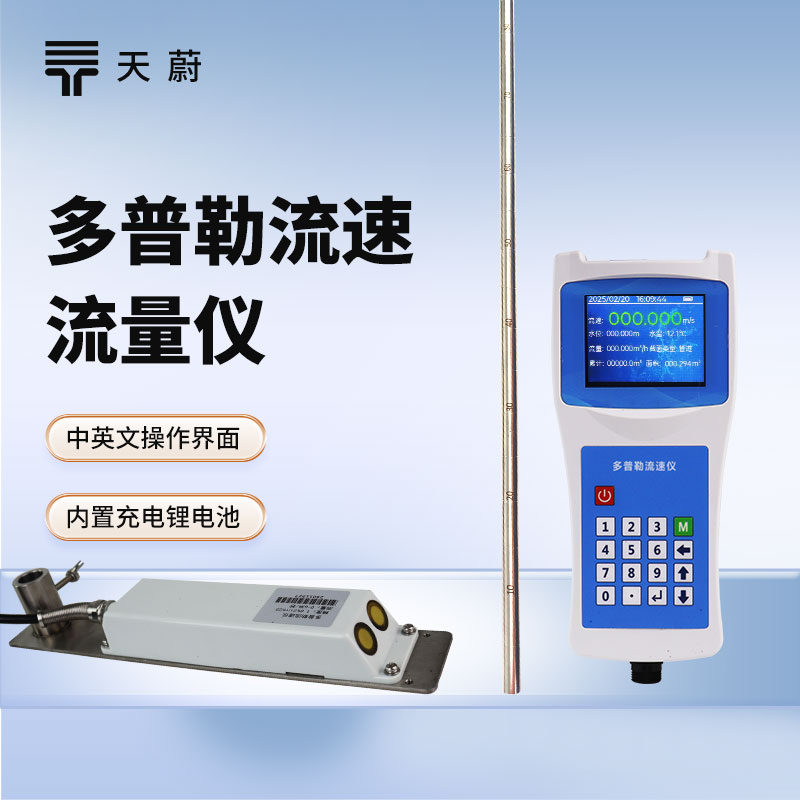

聲學多普勒流速儀是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術,測量精度高、穩定性好、受環境因素影響小,無轉動件、維護頻次低、工作可靠性高,是便攜流速流量測量的產品。
原理:在聲學領域中,當聲源與接收體(即探頭和反射體)之間有相對運動時,回聲的頻率將有所變化,此種頻率的變化稱之為頻移,即多普勒效應。聲波頻率在移向觀察者時變高,遠離觀察者時變低。多普勒流速儀通過計算頻率變化計算流速。
二、應用領域
海綿城市、河長制管理、內河監測、自然河流、明渠、管道、養殖等場景。
三、主要特點
可測量管道、渠道、天然河流流量、流速、水位。
單只流速傳感器,安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量,并可隱蔽安裝,可做到長期穩定工作。
可提供瞬時流量值和累計流量值。
2.8寸彩色屏幕,文本配合圖形,方便操作及流態分析?!?/span>
可存儲一萬條數據,可通過附贈U盤導出數據?!?/span>
傳感器功耗低:測流速時功耗<0.8W?!?/span>
中英文操作界面,支持一鍵切換?!?/span>
內置充電鋰電池,工作時間超過8小時。
內置壓力式水位傳感器,溫度傳感器。
四、技術指標
| 參數 | 范圍 | 精度 | 分辨率 |
| 流速范圍 | 0.020m/s~6.00m/s☆ | ±1.0%±1mm/s | 1mm/s |
| 水溫測量 | -10℃~60℃ | ±0.1(℃) | 0.1(℃) |
| 水深測量范圍 | 0.03米~10m | 0.3%±0.5cm | 1mm |
| 瞬時流量范圍 | 0.001~9999m3/h☆ | ±3% | 0.001m3/s |
| 累計流量 | 0.001~9999m3☆ | ±3% | 0.001m3 |
五、性能指標
| 參數 | 范圍 | 備注 |
| 工作電壓 | 10.0V~12.6V DC | |
| 電池容量 | 1800mAh☆ | |
| 整機功耗 | 小于2.4w | 12V供電 |
| 工作時長 | 大于8小時 | |
| 線纜長度 | 20m | |
| 工作水深 | 小于10m | |
| 數據更新周期 | 1次/秒☆ |
六、使用要求
1. 導氣電纜線含有導氣管,不能過度彎折,防止其折斷;切忌把導氣電纜當流速儀的繩纜,用導氣電纜拖拽多普勒流速儀;
2. 探頭前面的圓形超聲波換能器不能受到?jīng)_擊及劃傷;
3. 儀器探頭應避免在太陽下長時間暴曬,以免溫度太高而引起故障;
4. 在泥沙濃度較大的地方使用聲學多普勒流量計要定期清理超聲波換能器和壓力傳感器上的淤泥,防止淤泥把壓力傳感器堵塞。
